Отжигающая печь
|
Особенности |
|
|
Максимальное давление охлаждения газа: |
2 бара |
|
Равномерность температуры в печи: |
≤±5℃ |
|
Максимальный уровень вакуума: |
5X10⁻⁴ Па |
|
Скорость увеличения утечки: |
≤0,5 Па/ч |
|
Высоковакуумная конфигурация для чистой термообработки |
|
|
Доступна настраиваемая горизонтальная/вертикальная структура |
|
|
Совместимость с различными требованиями к зарядной емкости |
|
ПродуктОбзор
Печи для вакуумного отжига этой серии доступны в горизонтальной и вертикальной конфигурациях. Разработанные специально для работы с жаропрочными сплавами, тугоплавкими металлами, магнитными материалами и другими материалами, они поддерживают термический отжиг, вакуумную пайку, спекание, старение при отжиге и другие процессы, подходящие как для лабораторных исследований, так и для массового производства.

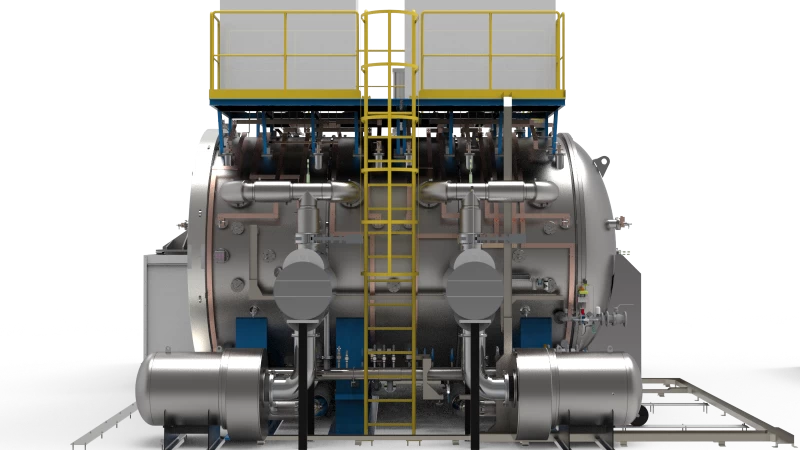

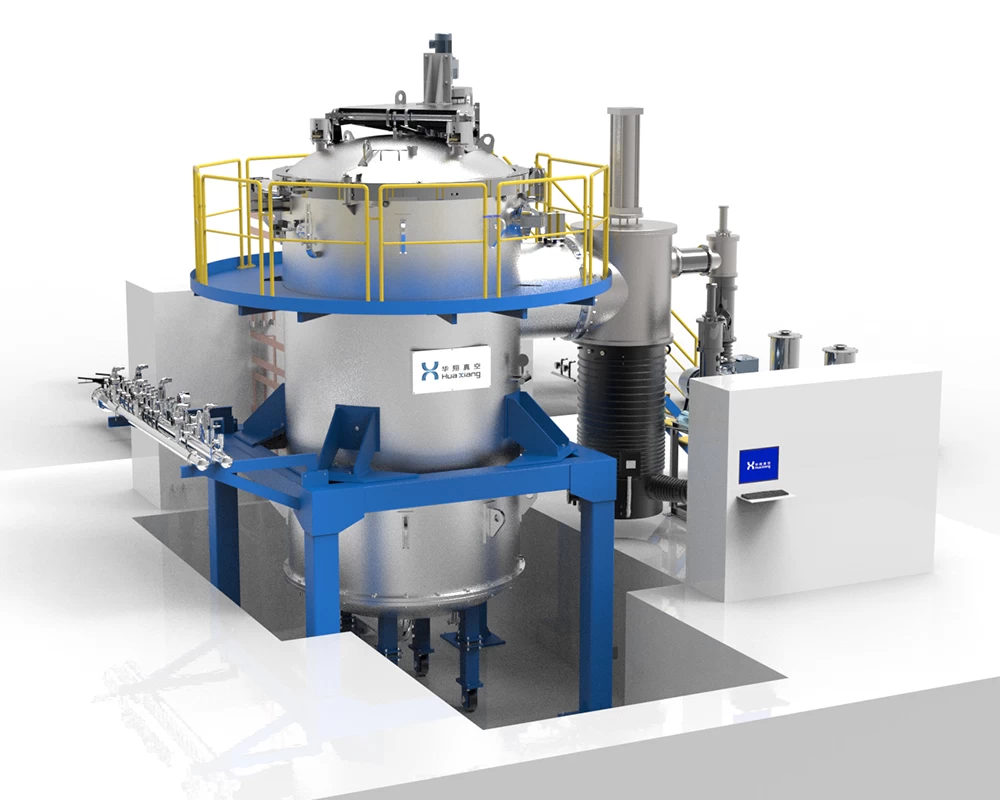

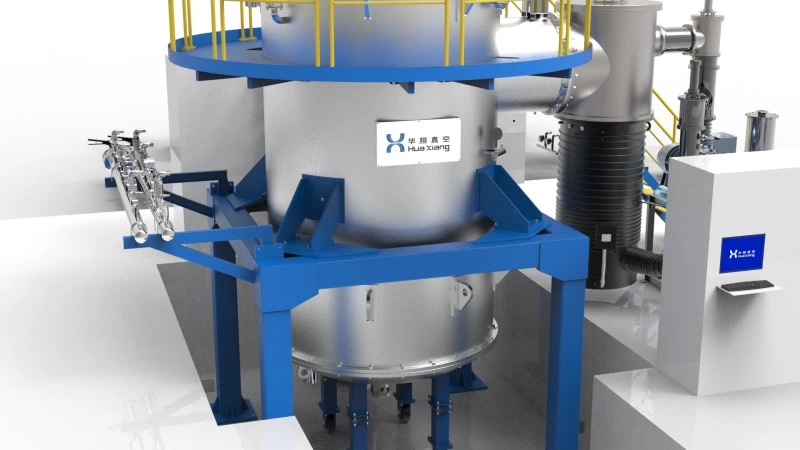

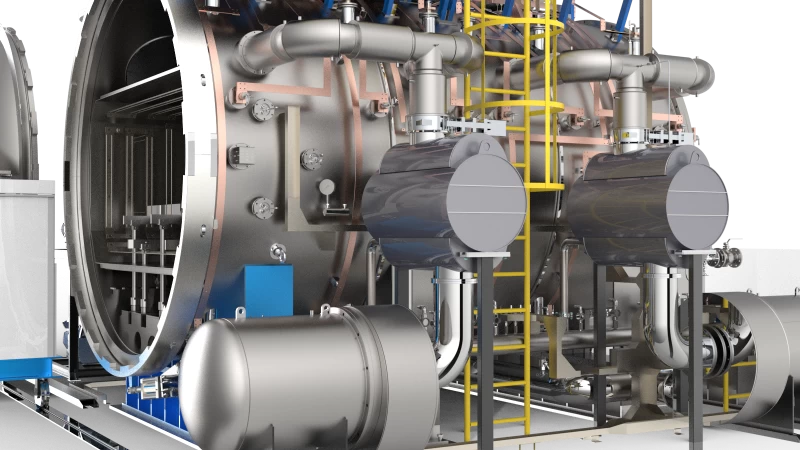

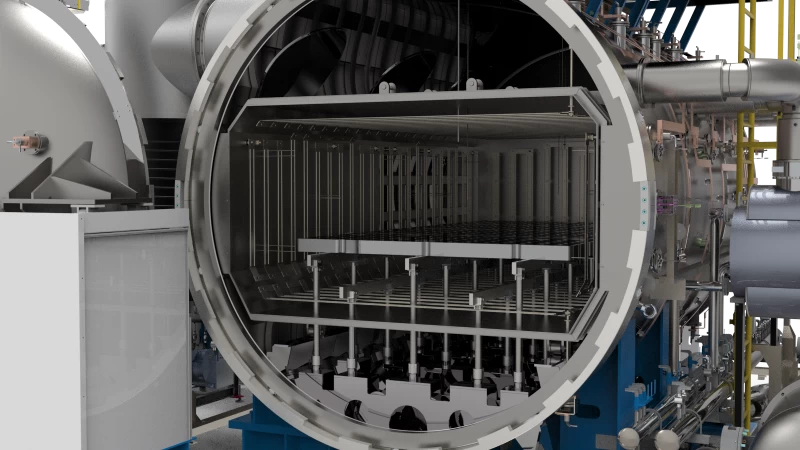

Горизонтальные печи серии HZT оснащены раздвижными/распашными дверцами, никель-хромовыми ленточными нагревательными элементами и специальными транспортирующими механизмами, что идеально подходит для периодической обработки заготовок в форме стержней. Вертикальные холодильники серии HZTL оснащены дверцами подъемного типа, приводом с ходовым винтом и охлаждением газом под давлением ниже 2 бар для оптимизации равномерности температурного поля. Каждый блок оснащен пневматическим фиксатором крышки печи, сверхчистыми никель-хромовыми нагревательными элементами и теплозащитными экранами из нержавеющей стали, что обеспечивает надежную герметизацию и длительный срок службы.
Все модели в стандартной комплектации оснащены интеллектуальной полностью автоматической системой управления, состоящей из ПЛК и сенсорного экрана, которая позволяет редактировать, сохранять и повторно использовать технологические рецепты, контролировать работу оборудования в режиме реального времени, а также запрашивать и печатать отчеты о процессах и неисправностях. Встроено множество защитных блокировок и сигнализаций о неисправностях, а система удаленной диагностики является дополнительной для обеспечения эффективного технического обслуживания и быстрого послепродажного обслуживания. Система снижает интенсивность ручного труда и повышает уровень стандартизации производства.
ТехническийПреимущества
Чистая вакуумная среда, отсутствие окисления и обезуглероживания
Оснащенная высоковакуумной насосной системой и пневматической системой герметичного закрывания крышки печи, печь строго контролирует концентрацию кислорода внутри камеры. После термообработки заготовки сохраняют блеск металлических поверхностей без последующей полировки, что повышает выход продукта и сокращает затраты на механическую обработку.
Равномерное температурное поле и точный контроль температуры

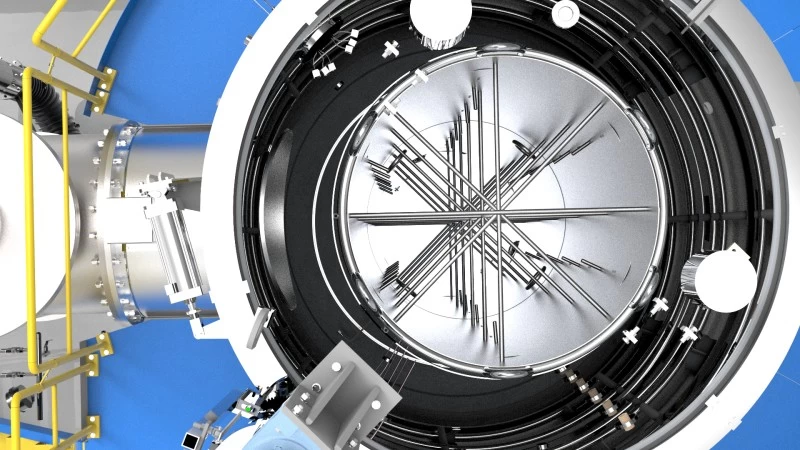

Разработанный с многозонным независимым регулированием температуры и оптимизированной структурой нагрева, в сочетании с никель-хромовыми нагревательными элементами и теплозащитными экранами из нержавеющей стали, он обеспечивает равномерность температуры в печи ≤±5 °C. Это обеспечивает равномерный нагрев и стабильную твердость заготовок, гарантируя стабильность при массовом производстве.
Равномерное охлаждение газа и контролируемая деформация
Он оснащен конвекционным газовым охлаждением с максимальным давлением 2 бар и специальными направляющими воздуховодами. Вертикальные модели оснащены ходовым винтом для дополнительного регулирования температуры, обеспечивающим мягкое охлаждение, которое уменьшает деформацию заготовки и образование трещин, что делает его идеальным для массового производства прецизионных деталей.
Стабильный, надежный и простой в обслуживании
Разумно сконфигурированные основные компоненты в сочетании с многочисленными системами защиты от блокировок и аварийной сигнализации обеспечивают стабильную работу при непрерывном производстве. Процедуры технического обслуживания упрощены при низких затратах на техническое обслуживание.
Экологичный и соответствующий стандартам
При работе с низким уровнем шума не происходит выброса трех видов отходов (отходящих газов, сточных вод и твердых отходов). Оборудование соответствует стандартам экологической безопасности и производственным спецификациям для высококлассных цехов, что способствует экологичному производству.
Интеллектуальное и простое управление
Управляемая с помощью ПЛК и сенсорного экрана, система поддерживает редактирование рецептов, автоматическую работу и отслеживание данных, что снижает трудоемкость и повышает уровень стандартизации производства.
ПриложениеМасштаб

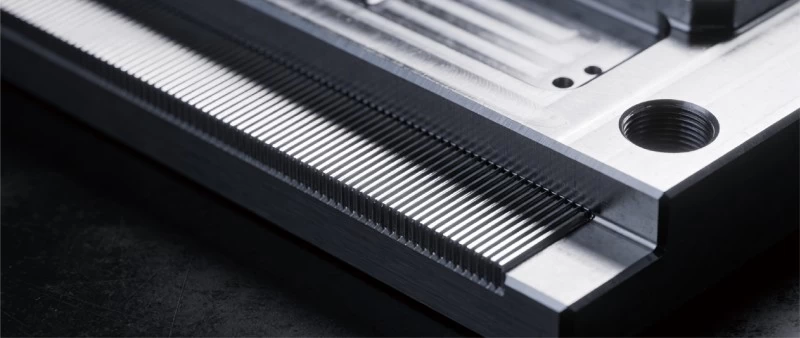

Промышленность по производству пресс-форм
Применяется для вакуумной закалки, а также для закалки и отпуска штамповой стали для холодной обработки, штамповой стали для горячей обработки и стали для формования пластмасс. Он подходит для пресс-форм для литья под давлением, пресс-форм для литья под давлением, пресс-форм для штамповки, прецизионных пресс-форм с полостями и т.д., чтобы повысить твердость, износостойкость и срок службы пресс-форм.
Режущий инструмент и индустрия прецизионного инструмента
Для фрез из быстрорежущей стали, режущих инструментов из сплавов, сверл, фрез, метчиков, зуборезов, прецизионных измерительных инструментов и износостойких деталей это гарантирует качество режущей кромки, точность размеров и чистоту поверхности.
Автокомпоненты и новые энергетические компоненты для транспортных средств
Шестерни коробок передач, валы, синхронизаторы, детали сцепления, конструктивные элементы трансмиссии, железные сердечники двигателей и высокоточные компоненты шасси, отвечающие требованиям массового производства к термообработке, высокой консистенции и низкой деформации.

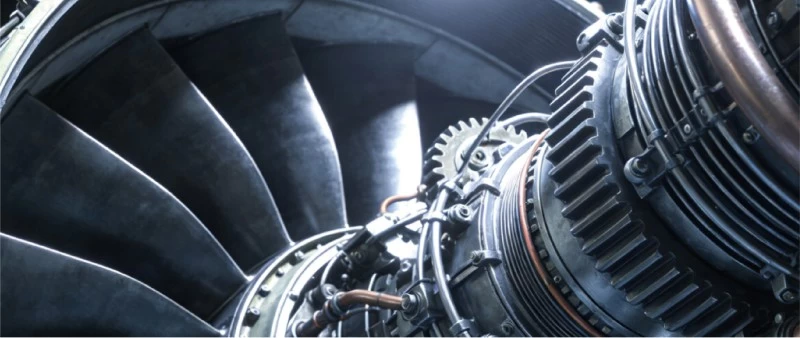

Аэрокосмическое и высокотехнологичное оборудование
Вакуумная термообработка прецизионных деталей, крепежных деталей и конструктивных элементов из жаропрочных, титановых сплавов, нержавеющей и высокопрочной конструкционной стали, отвечающих строгим стандартам высокой чистоты, надежности и однородности рабочих характеристик.
Промышленность медицинских изделий
Медицинские хирургические инструменты из нержавеющей стали и титановых сплавов, имплантаты и прецизионная медицинская фурнитура обеспечивают чистоту, отсутствие загрязнений и блеск поверхностей деталей при стабильной биосовместимости.
Прецизионное оборудование и основные компоненты
Прецизионные шестерни, подшипники, валы, упругие элементы, гидравлические детали, крепежные детали и другие компоненты, применимые к изделиям прецизионного машиностроения со строгими требованиями к деформации, точности размеров и качеству поверхности.
ПродуктТехнические характеристики

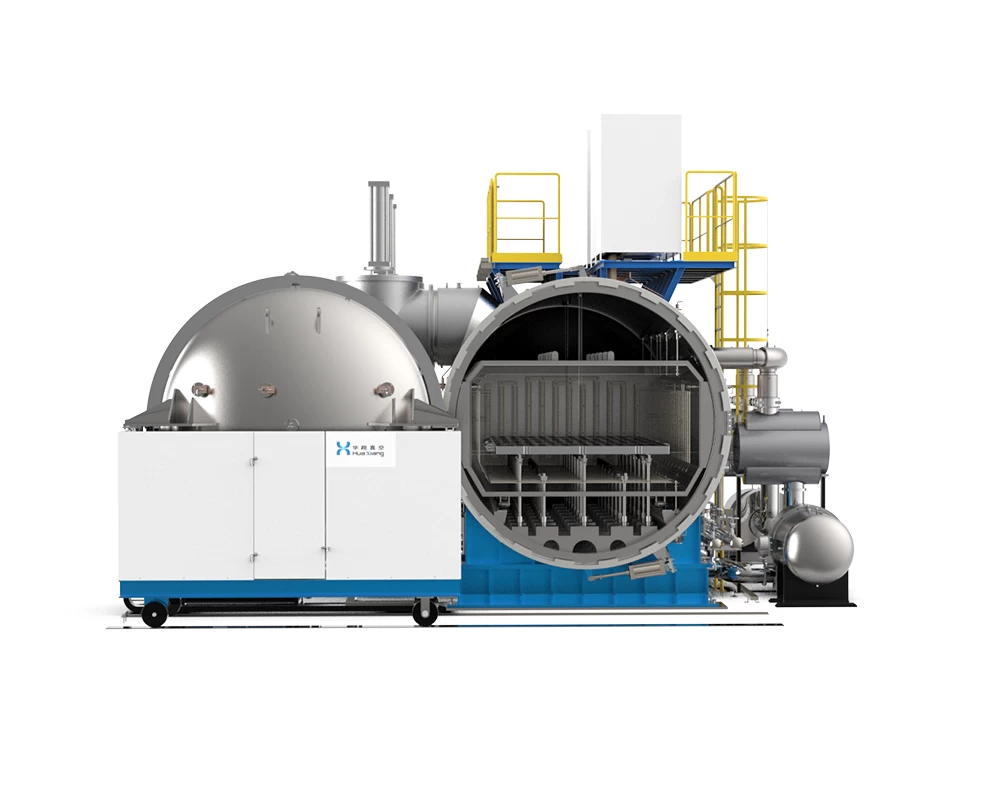

Горизонтальная вакуумная печь для отжига под давлением с газовым охлаждением (серия HZT)
|
Элемент параметра |
Единица измерения |
ГЗТ-80 |
HZT-100 |
ГЗТ-150 |
HZT-200 |
|
Эффективный размер нагревательной камеры |
мм |
600×400×400 |
750×500×500 |
900×600×600 |
1200×800×800 |
|
Максимальная зарядная емкость |
кг |
200 |
300 |
500 |
1000 |
|
Мощность нагрева |
квт |
80 |
100 |
150 |
200 |
|
Максимальная рабочая температура |
℃ |
1100 |
|||
|
Однородность температуры |
℃ |
≤±5 |
|||
|
Предельная степень вакуума |
Па |
4×10⁻¹ / 5×10⁻³ / 8×10⁻⁴ / 5×10⁻⁴ |
|||
|
Скорость повышения давления |
Па/ч |
≤0.5 |
|||
|
Максимальное давление закалки газом |
бар |
＜2 |
|||

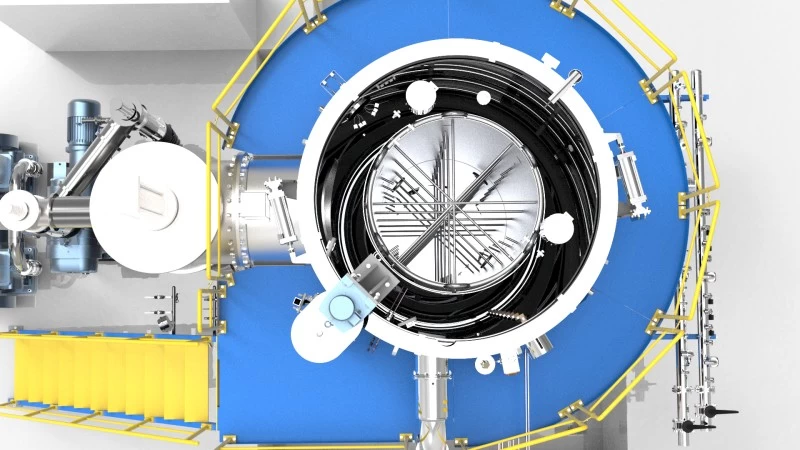

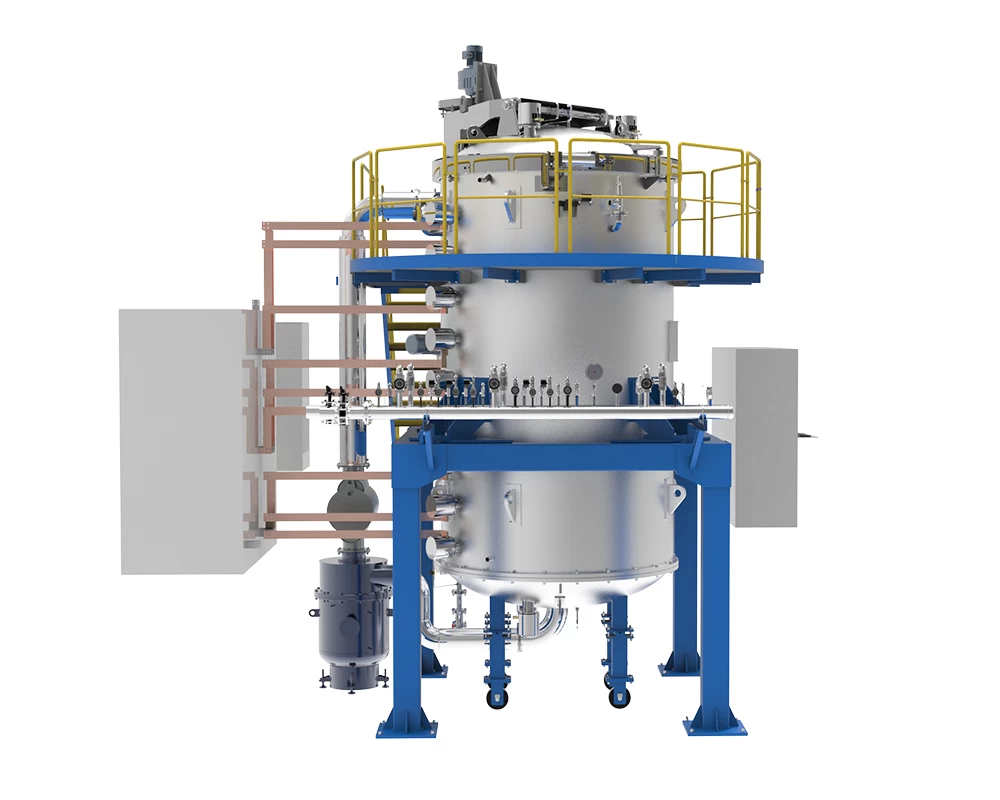

Вертикальная вакуумная печь для отжига в скважинах (серия HZTL)
|
Элемент параметра |
Единица измерения |
HZTL-80 |
HZTL-150 |
HZTL-160 |
HZTL-200 |
|
Эффективный размер зоны нагрева (Диаметр × Высота) |
мм |
Φ500×600 |
Φ800×900 |
Φ800×1000 |
Φ1100×1200 |
|
Грузоподъемность |
кг |
200 |
500 |
500 |
800 |
|
Мощность нагрева |
квт |
80 |
150 |
160 |
200 |
|
Максимальная температура |
℃ |
1100
|
|||
|
Однородность температуры |
℃ |
≤±5 |
|||
|
Абсолютный вакуум |
Па |
4×10⁻¹ / 5×10⁻³ / 8×10⁻⁴ / 5×10⁻⁴ |
|||
|
Скорость повышения давления |
Па/ч |
≤0.5 |
|||
|
Максимальное давление охлаждения газа |
бар |
＜2 |
|||
ОбычайНестандартные решения
Структурная индивидуализация
Индивидуальный дизайн корпуса горизонтальной/ вертикальной печи (колодезного типа), конструкции дверцы печи и трансмиссионного механизма транспортировки.
Настройка параметров
Основные параметры, включая размеры зоны нагрева, загрузочную способность, мощность нагрева, уровень вакуума и давление охлаждающего газа, могут быть скорректированы по запросу.
Настройка процесса
Оптимизируйте системы нагрева, охлаждения и вакуумирования для специальных материалов, таких как жаропрочные и титановые сплавы, и разрабатывайте эксклюзивные процессы термообработки.
Дополнительная настройка соответствия
Индивидуальные решения по адаптации в цехах для расширения систем управления, оснастки, систем обеспечения защитным газом и т.д.
НашУслуги
Стандартизированный механизм реагирования
• быстрое реагирование на запросы в течение 4 часов.
• Инженеры прибудут в течение 24 часов в радиусе 400 км.
• Бесплатное устранение неполадок/ремонт / замена деталей в течение 48 часов.
• Бесплатно: в течение гарантийного срока покрываются все расходы, связанные с неисправностями, возникшими не по вине человека.
Интеллектуальное техническое обслуживание полного цикла
• Удаленный мониторинг в течение 7 часов в сутки в течение гарантийного срока/периода действия подписки
• Регулярные проверки на месте, техническое обслуживание профессиональными инженерами
• Основная цель: продлить срок службы оборудования
Индивидуальное профилактическое обслуживание
• Настраивается в зависимости от интенсивности использования, частоты работы, местной температуры и влажности и т.д.
• Индивидуальные эксклюзивные планы для заблаговременного устранения рисков
• Сокращает незапланированные простои
Пожизненное членство
• Все преимущества членства доступны по истечении гарантийного срока
• Пожизненное обслуживание оборудования в стиле 4S, сервисное обслуживание и техническая модернизация
• Постоянная оптимизация производительности и стоимости оборудования
Систематическое практическое обучение
• Индивидуальное обучение на месте со стороны старших инженеров после ввода оборудования в эксплуатацию
• Инструктаж по эксплуатации, техническому обслуживанию и основам устранения неполадок
• Практическая оценка до достижения полного мастерства
Профессионал в
области кастомизации Вакуумных печей
Богатый опыт в изготовлении нестандартных печей на заказ в соответствии с особыми требованиями заказчиков
